Name: Tipo horizontal de forno de grafite
Brand: Hangzhou Jiayue Intelligent Equipment Co., Ltd.

Descrição Parâmetros Características

Descrição do tipo horizontal de forno de grafite

Este é um forno de grafitização horizontal inteligente de alta temperatura, usado principalmente para o tratamento de grafização de filmes de dissipação de calor de grafeno e filmes PI.

Parâmetros do tipo horizontal de forno de grafite

Fonte de alimentação	AC 380V ± 10%, sistema de cinco fios trifásico, 50Hz/60Hz
Potência Total	Aproximadamente 520kW
Temperatura máxima	3000 °C
Método de aquecimento	Aquecimento de indução
Precisão de controle de temperatura	± 1 °C (temperatura constante)
Método de controle	Instrumentos de controle de temperatura Eurotherm com operação touchscreen
Atmosfera protetora	N2 ou Ar
Método de Medição de Temperatura	Termômetro infravermelho

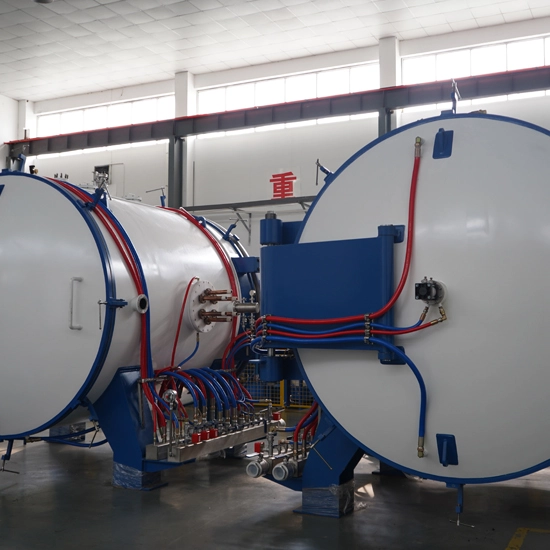

Método de Descarga Material	Porta de abertura de lado duplo para entrada e saída de material
Dimensões da zona de reação	Φ 6506502000mm

Características do tipo horizontal de forno de grafite

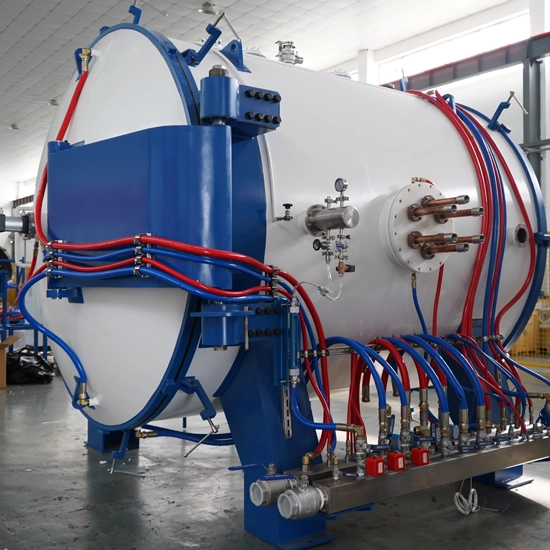

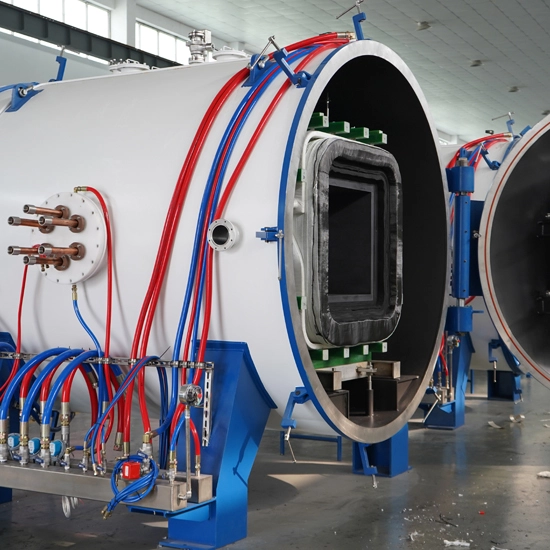

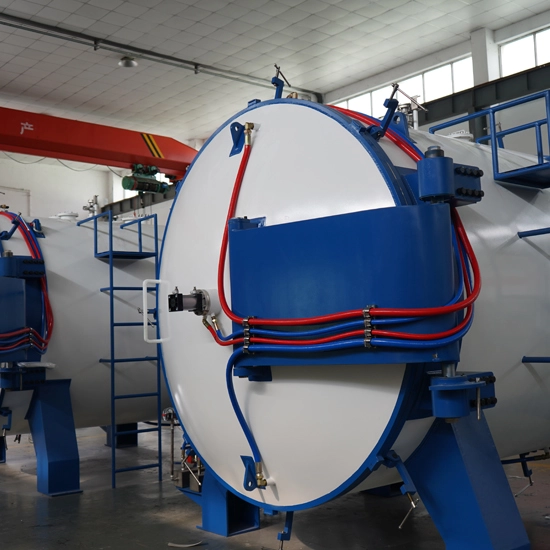

Estrutura do forno de jaqueta de água de camada dupla: O corpo do forno adota um design de jaqueta de água de camada dupla, soldado em uma estrutura simplificada com flanges dianteiros e traseiros. A superfície do flange é equipada com uma ranhura de vedação do tipo cauda de andorinha, selada usando vedações de borracha de silicone do tipo O. O corpo do forno possui entradas e saídas de água de resfriamento, portas de evacuação a vácuo, portas de instalação de bobina de indução, orifícios de termômetro infravermelho e interfaces automáticas de carregamento e descarga de gás.

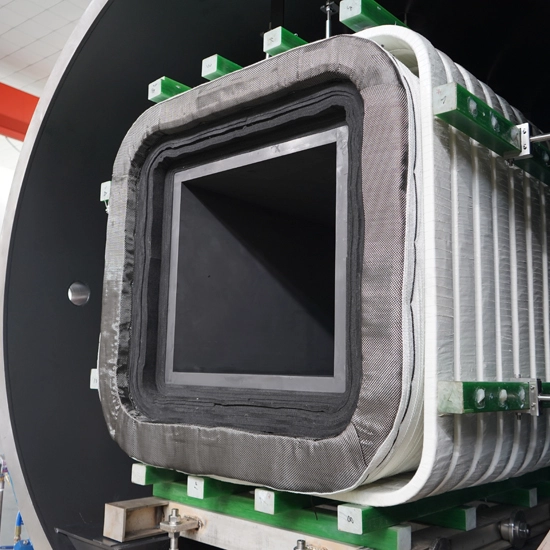

Aquecimento por indução com cadinho de grafite de alta pureza: O forno usa uma fonte de alimentação de média frequência com uma bobina de indução para aquecer o cadinho de grafite de alta pureza no interior. A bobina de indução é disposta em um padrão espiral quadrado, com três seções de bobina distribuídas e fixadas dentro do corpo do forno. O cadinho de grafite é feito de grafite de alta pureza, montado para formar uma estrutura que garante alta pureza, sem volatilização e mantém a limpeza da câmara. O feltro macio de grafite usado para isolamento fornece excelente resistência a altas temperaturas, resistência ao impacto e pode suportar temperaturas de até 3000 ° C.

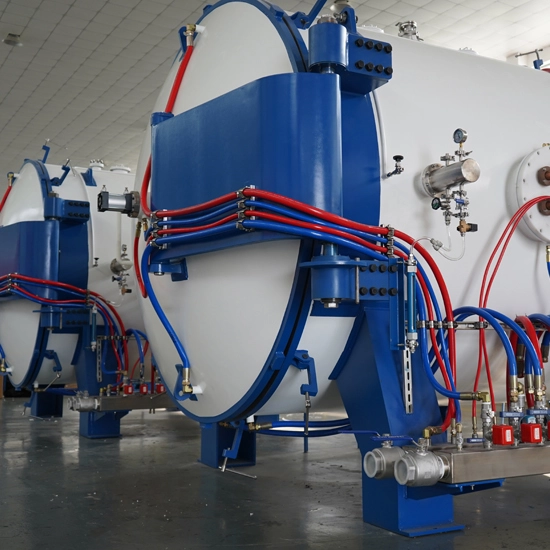

Sistema automático de carregamento e descarregamento de gás: O forno está equipado com um sistema automático de carregamento e descarga de gás, consistindo em um medidor de fluxo, válvula solenóide, válvula manual, sensor de pressão e conectores. O sistema usa um sensor de pressão e uma válvula solenóide para formar um sistema de controle de circuito fechado, permitindo o controle preciso da pressão da atmosfera do forno.
