Desempenho do produto
Temperatura máxima: 1200 °C
Área de trabalho eficaz: 600 × 600 × 1000mm
Limite de vácuo frio: 6,67 × 10-4Pa
Taxa de reforço: ≤ 0,67 Pa/h

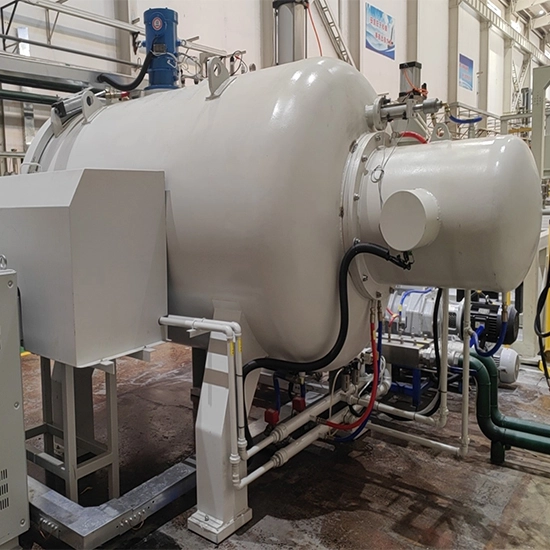

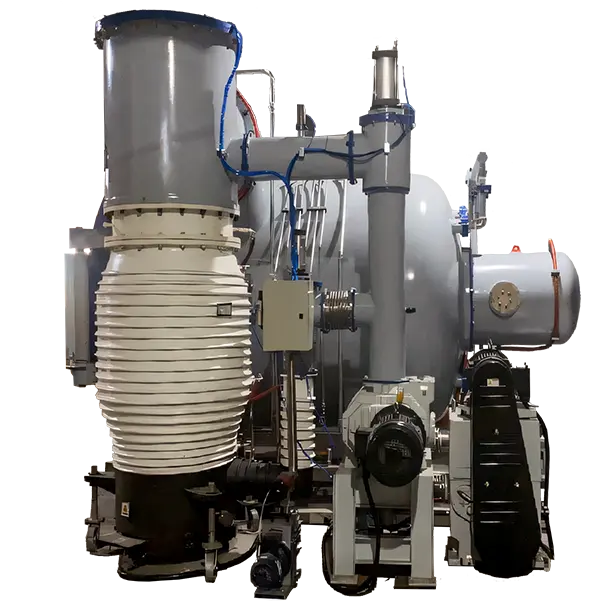

O forno de recozimento a vácuo contém o corpo do forno, que inclui o invólucro do forno, porta, eletrodo e outros componentes, excluindo o sistema de vácuo, sistema elétrico e sistema de aquecimento. Portanto, o projeto e a fabricação do corpo do forno de recozimento a vácuo devem atender plenamente aos seguintes parâmetros: o forno de recozimento a vácuo vazio deve restaurar o tempo de vácuo, e o vácuo e outros dados finais do equipamento e do sistema de vácuo e outros equipamentos auxiliares relacionados devem ser decididos em conjunto.
Temperatura máxima de aquecimento | 1200 °C |
Temperatura de trabalho | 1400 °C |
Tamanho eficaz da zona de temperatura homogênea | ≥ O tamanho efetivo do equipamento existente |
Capacidade de carga máxima de forno único | 550Kg (incluindo bandeja de peça de trabalho, bandeja de rack de material) |
Uniformidade da temperatura | ± 5 °C |
Tempo de vácuo de recuperação de forno vazio | <10min (atmosfera para 2 × 10-2Pa Descarregado) |
Limite de vácuo | ≤ 2 × 10-4Pa (sem carga, seco, limpo) |
Trabalhando vácuo | ≤ 5 × 10-3Pa |
Taxa de aumento de pressão | ≤ 0,3 Pa/h |
Método de aquecimento | Aquecimento de resistência a chips de tântalo (fornecido pela Parte A) |
Detecção de temperatura | Termopar blindado Duplex WRe5/26 (fornecido pela Festa A) |
Requisitos de impureza | Após o recozimento do fio de tântalo indicadores de impureza em conformidade com os requisitos do processo |
O processo geral de soldagem do corpo do forno de recozimento a vácuo foi muito melhorado em comparação com o equipamento original. Usando a mais recente tecnologia de soldagem e tecnologia de detecção de falhas de raios-X, a qualidade geral do corpo do forno de recozimento a vácuo é mais garantida.
A estrutura da dobradiça da porta do forno de recozimento a vácuo é atualizada, e a estrutura da dobradiça pode ser ajustada para cima e para baixo, em comparação com a estrutura fixa original, é mais flexível e mais fácil de operar e manter.
A estrutura de conexão do campo de calor é mais sólida, a estrutura de fixação do fio original é instável e fácil de deformar, agora a estrutura foi alterada para fixar a base de cerâmica de parafuso, a estrutura do forno de recozimento a vácuo é mais confiável e mais bonita.
