Desempenho do produto
Temperatura máxima: 3000 °C
Tamanho da área de reação: Φ 650 × 650 × 2000mm
Taxa de aumento de pressão: ≤ 0,05MPa
Vácuo final frio: ≤ 100Pa

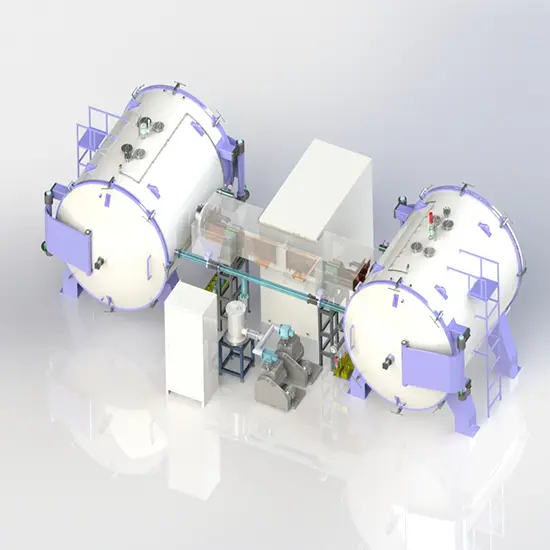

Este equipamento é um equipamento de grafitização horizontal inteligente de alta temperatura, que é usado principalmente para a grafitização de filme de dissipação de calor de grafeno e filme PI.
Fonte de alimentação | AC 380V ± 10%, sistema de cinco fios trifásico, 50Hz/60Hz |
Potência total | Sobre 520kW |
Temperatura máxima | 3000 °C |
Método de aquecimento | Aquecimento de indução |
Precisão de controle de temperatura | (Temperatura constante) ± 1 °C |
Modo de controle | Adote o instrumento de controle de temperatura continental, operação de tela de toque |
Atmosfera protetora | N2 ou Ar |
Método de controle de temperatura | Termômetro infravermelho |
Método de descarga | Porta de abertura lateral bidirecional para alimentação e descarga |
Tamanho da área de reação | Φ 650*650*2000mm |
O corpo do forno adota estrutura de sanduíche de água de camada dupla, e os flanges dianteiro e traseiro são soldados em uma estrutura simples, com ranhuras de vedação em cauda de andorinha no plano do flange, e o anel de vedação de borracha de silicone tipo 0 é usado para vedar. O corpo da fornalha doEquipamento de carbonizaçãoEstá equipado com entrada e saída de água de resfriamento, porta de bombeamento a vácuo, porta de instalação de bobina indutora, furos de medição de temperatura de medidor infravermelho e interface de enchimento e descarga automática.
A fonte de alimentação de média frequência é usada para induzir o cadinho interno de grafite de alta pureza como o gerador de calor através do indutor. O indutor é um arranjo espiral circunferencial quadrado, distribuição de bobina de três seções, fixado no corpo do forno através da base de suporte. O cadinho de grafite é feito de grafite de alta pureza, que tem as vantagens de alta pureza, sem volatilização e uma garantia eficaz de limpeza na câmara do forno. Adotando feltro macio de grafite com bom efeito de resistência à temperatura e boa resistência ao impacto, pode atingir resistência a altas temperaturas de 3000 graus.
Este equipamento está equipado com um sistema automático de enchimento e descarga, que consiste em medidor de fluxo, válvula solenóide, válvula manual, sensor de pressão, conector, etc. O sensor de pressão e a válvula solenóide formam um sistema fechado. O sensor de pressão e a válvula solenóide formam um sistema de controle de circuito fechado, que pode controlar a pressão da atmosfera no forno.
